FYS氟塑料耐腐蝕液下泵
一、FYS氟塑料耐腐蝕液下泵簡述
FYS耐腐蝕液下泵為立式結構，是我公司結合國內外同類產品研制生產的一種單級單吸長軸式液下泵，氟塑料液下泵適用于輸送溫度在0℃-120℃，不含固體顆粒、有腐蝕性的介質。在使用溫度和壽命上高于同行。FYS系列氟塑料液下泵所有與介質接觸的部分全部包有氟塑料合金，下護套采用優質碳化硅制造，具有耐磨、耐腐蝕等優點，而且泵體、葉輪部分浸沒在液體里，故占用較小面積，軸封無泄漏現象。FYS化工泵的轉向應按泵所指方向起動，不能反轉運行，起動時泵體必須淹沒在液體中，液位高度必需高于葉輪中央線以上180mm。
二、FYS液下泵型號意義
例如：50FYS-25
50代表吸入口直徑
FY代表立式液下泵代號
S代表氟塑料代號
25代表?yè)P(yáng)程

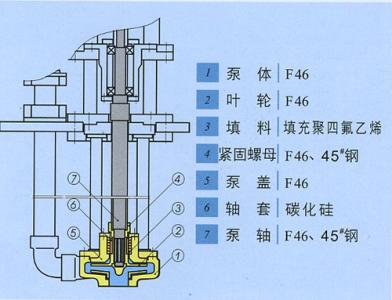

三、FYS氟塑料液下泵結構示意圖
四、FYS氟塑料液下泵性能參數表
型號 | 轉數(r/min) | 流量(m3/h) | 揚程 | 電機功率（KW） | 出口口徑 |
25FYS-6 | 2900 | 1.2 | 7 | 0.37～0.55 | 20 |
1.5 | 6 | ||||
2.5 | 5 | ||||
25FYS-16 | 2900 | 1.5 | 17.5 | 0.55～0.75 | 20 |
2.5 | 16 | ||||
3.5 | 14.5 | ||||
32FYS-20 | 2900 | 3.5 | 22 | 1.1～1.5 | 25 |
5.5 | 20 | ||||
7.5 | 16 | ||||
40FYS-20 | 2900 | 5 | 22 | 1.5～2.2 | 32 |
7.5 | 20 | ||||
10 | 16 | ||||
1450 | 2.5 | 5.5 | 0.37～0.55 | ||
3.75 | 5 | ||||
5 | 4 | ||||
50FYS-25 | 2900 | 12 | 28 | 3～4 | 40 |
17 | 25 | ||||
25 | 16 | ||||
1450 | 6 | 7 | 0.75～1.1 | ||
8.5 | 5 | ||||
12.5 | 4 | ||||
50FYS-50 | 2900 | 7.5 | 52 | 5.5～7.5 | 32 |
12.5 | 50 | ||||
15 | 48 | ||||
1450 | 3.75 | 13 | 1.1～1.5 | ||
6.3 | 12.5 | ||||
7.5 | 12 | ||||
65FYS-20 | 2900 | 15 | 21.5 | 4～5.5 | 50 |
25 | 20 | ||||
30 | 18.5 | ||||
1450 | 7.5 | 5.3 | 1.1～1.5 | ||
12.5 | 5 | ||||
15 | 4.5 | ||||
65FYS-32 | 2900 | 15 | 34 | 5.5～7.5 | 50 |
25 | 32 | ||||
30 | 30 | ||||
1450 | 7.5 | 8.5 | 1.5～2.2 | ||
12.5 | 8 | ||||
15 | 7.5 | ||||
65FYS-50 | 2900 | 15 | 53 | 7.5～11 | 40 |
25 | 50 | ||||
30 | 47.5 | ||||
1450 | 7.5 | 13 | 2.2～3 | ||
12.5 | 12.5 | ||||
15 | 11.5 | ||||
80FYS-20 | 2900 | 30 | 23 | 5.5～7.5 | 65 |
50 | 20 | ||||
60 | 17 | ||||
1450 | 15 | 6 | 1.1～1.5 | ||
25 | 5 | ||||
30 | 4 | ||||
80FYS-32 | 2900 | 30 | 36 | 7.5～11 | 65 |
50 | 32 | ||||
60 | 28 | ||||
1450 | 15 | 9 | 1.5～2.2 | ||
25 | 8 | ||||
30 | 7 | ||||
80FYS-50 | 2900 | 30 | 55 | 15～18.5 | 50 |
50 | 50 | ||||
60 | 45 | ||||
1450 | 15 | 13.5 | 3～4 | ||
25 | 12.5 | ||||
30 | 11 | ||||
100FYS-20 | 2900 | 60 | 24 | 11～15 | 80 |
100 | 20 | ||||
120 | 16 | ||||
1450 | 30 | 6 | 2.2～3 | ||
50 | 5 | ||||
60 | 4 | ||||
100FYS-32 | 2900 | 60 | 36 | 15～18.5 | 80 |
100 | 32 | ||||
120 | 28 | ||||
1450 | 30 | 9 | 3～4 | ||
50 | 8 | ||||
60 | 7 | ||||
100FYS-50 | 2900 | 60 | 56 | 18.5～22 | 65 |
100 | 50 | ||||
120 | 44 | ||||
1450 | 30 | 14 | 5.5～7.5 | ||
50 | 12.5 | ||||
60 | 11 | ||||
125FYS-50 | 2900 | 120 | 61 | 37～45 | 100 |
200 | 50 | ||||
240 | 41 | ||||
1450 | 60 | 15 | 7.5～11 | ||
100 | 12.5 | ||||
120 | 10 | ||||
150FYS-20 | 1450 | 120 | 24.5 | 18.5～22 | 125 |
200 | 20 | ||||
240 | 15 | ||||
200FYS-20 | 1450 | 240 | 23 | 37 | 150 |
400 | 20 | ||||
460 | 18 |
